Pour un quad FPV, réglez toujours dans le même ordre : préparez le matériel, sauvegardez votre configuration, puis ajustez roll et pitch avant de toucher au yaw. Chaque étape doit être validée par un test en vol et une relecture Blackbox avant de passer à la suivante. C'est la méthode la plus sûre pour obtenir des réglages PID drone stables sans cramer un moteur ni casser une hélice au sol.
En bref:
- Ajustez d'abord roll et pitch avant le yaw, en effectuant de petits incréments et en validant chaque étape par un test en vol.
- Un P trop faible entraîne un drone mou, tandis qu'un P trop élevé ou D insuffisant provoque des oscillations rapides.
- Vérifiez et calibrez correctement le matériel, sauvegardez la configuration avant toute modification, et utilisez Blackbox pour analyser les changements.
- Le réglage des gains doit respecter l'ordre : modulation de P sur roll/pitch, puis D pour stabiliser, et enfin I pour compenser la dérive.
- Surveillez l'effet du vent et de la charge, en anticipant une légère augmentation du D pour compenser les variations extérieures.
Table des matières
- Réglages PID drone : que font vraiment P, I et D ?
- Réglages PID drone : préparer le quad avant tout tuning
- Comment régler PID drone étape par étape
- Réglages PID drone : lire un graphe Blackbox
- Réglages PID drone avancés : FeedForward, TPA et filtrage
- Réglages PID drone : diagnostiquer un symptôme en vol
- Notre routine de réglages PID drone chez Drone-flyview
- Envie d'aller plus loin sur la préparation de vos vols ?
- Pour aller plus loin techniquement
- Sources
Réglages PID drone : que font vraiment P, I et D ?
Un contrôleur de vol traduit vos mouvements de manche en commandes moteurs grâce à trois valeurs qui se corrigent mutuellement. Le terme P (proportionnel) réagit à l'écart instantané entre ce que vous demandez et ce que fait réellement le drone. Le terme I (intégral) rattrape les erreurs qui persistent dans le temps, comme une dérive constante d'un côté. Le terme D (dérivé) amortit les mouvements brusques et lisse les oscillations rapides qui apparaissent quand P devient trop agressif.
Ces trois réglages ne travaillent jamais isolément, précise le guide de tuning de Betaflight. Voici les symptômes qui trahissent chaque déséquilibre :
- Un quad mou qui ne tient pas ses angles en punch out : P trop faible.
- Des oscillations rapides et hachées, presque un bruit mécanique : P trop élevé ou D insuffisant.
- Une dérive lente qui s'accentue sur la durée d'un flip : I mal calibré.
- Une sensation de manche “élastique” en freestyle : FeedForward absent ou trop faible.
Le FeedForward anticipe vos mouvements de manche avant même que l'erreur n'apparaisse, ce qui réduit le temps de réponse perçu. Le Master slider, lui, agit comme un multiplicateur global sur l'ensemble des gains PID, pratique pour affiner sans dérégler l'équilibre entre les axes.
Réglages PID drone : préparer le quad avant tout tuning
Un tuning raté vient rarement d'un mauvais réglage. Il vient d'un montage négligé qu'on a essayé de corriger avec les PID. Avant de toucher à quoi que ce soit, passez par cette checklist :
- Sauvegardez votre configuration actuelle via un dump CLI dans Betaflight Configurator, pour pouvoir tout restaurer en une commande.
- Vérifiez que votre version de Betaflight est à jour et compatible avec votre contrôleur de vol.
- Calibrez l'IMU et l'accéléromètre sur une surface parfaitement plane.
- Retirez systématiquement les hélices pour tous les tests moteurs au sol.
- Activez l'enregistrement Blackbox et vérifiez l'espace disponible sur la carte mémoire.
- Contrôlez l'état des hélices, l'équilibrage des moteurs et le serrage de chaque vis du cadre.
- Notez un plan de vol de test précis : quels mouvements, dans quel ordre, sur quel terrain.
Conseil de pro : Gardez toujours une copie du dump CLI qui fonctionnait avant modification, horodatée dans le nom du fichier. Si une session de tuning tourne mal, vous récupérez un quad volable en trente secondes au lieu de repartir de zéro.
Comment régler PID drone étape par étape
L'ordre compte autant que les valeurs elles-mêmes. Betaflight recommande de traiter roll et pitch en premier, puis le yaw en dernier, avec un P yaw réduit à environ la moitié de sa valeur de départ pour limiter les sources d'oscillation pendant que vous stabilisez les deux autres axes, comme le détaille le guide PID de Betaflight.
Voici la séquence à suivre sur le terrain :
- Augmentez P par petits incréments (2 à 3 % à la fois) sur roll, puis pitch, jusqu'à sentir le quad devenir nerveux ou entendre un bruit de vibration haute fréquence dans les moteurs.
- Reculez dès la première oscillation rapide. Une oscillation rapide et fine signale un P trop haut ou un D insuffisant : baissez P d'un cran ou montez légèrement D pour amortir.
- Réglez D pour stabiliser, sans dépasser le seuil où les moteurs chauffent anormalement au toucher après un vol de deux minutes.
- Ajustez I en dernier si vous observez une dérive lente sur un maintien d'angle prolongé ou un vol stationnaire.
- Testez avec des manœuvres calibrées : punch out franc, maintien d'angle à 45°, série de flips rapides. Chaque manœuvre révèle un défaut différent.
- Documentez chaque essai : valeur modifiée, ressenti, extrait Blackbox correspondant.
Ça laisse une marge pour le vent, une batterie qui faiblit ou une charge légèrement différente d'un vol à l'autre. En cas de dégradation du comportement suite à un réglage, revenez à votre sauvegarde CLI plutôt que de poursuivre les ajustements incohérents.
Le vent et la charge du drone changent la donne plus qu'on ne le pense. Un quad réglé par temps calme avec une batterie neuve peut se comporter différemment lorsqu'il est chargé ou exposé à des rafales qui demandent des corrections constantes. Si vous volez régulièrement dans des conditions variées, prévoyez un léger surplus de D par rapport à votre réglage “labo” : ça coûte un peu de réactivité, mais ça évite les mauvaises surprises en extérieur.

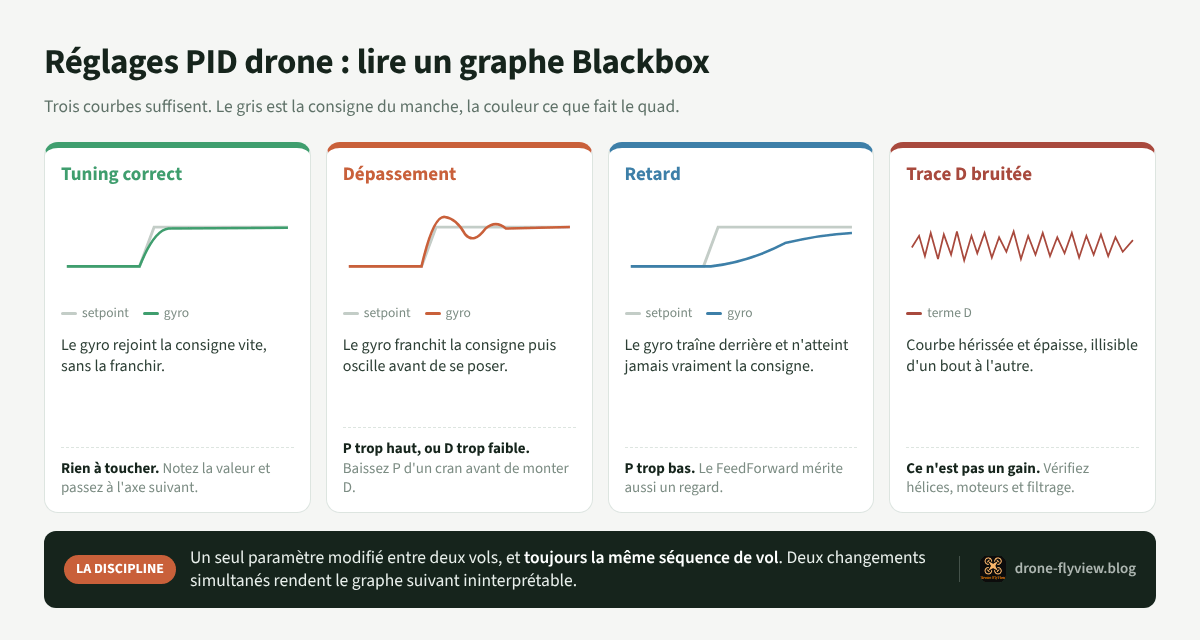

Réglages PID drone : lire un graphe Blackbox
L'enregistrement Blackbox revient à chaque étape de cette méthode, et c'est souvent là que les pilotes décrochent : le logiciel affiche des dizaines de courbes, alors que trois suffisent à trancher.
Setpoint contre gyro. C'est le couple fondamental. Le setpoint est ce que vous demandez au manche, le gyro ce que le quad fait réellement. Superposez les deux sur un axe à la fois. Un tuning correct montre une courbe gyro qui colle au setpoint avec un retard minime et sans dépassement marqué.
Le dépassement. Si le gyro franchit le setpoint puis revient, vous avez un dépassement : P est trop haut, ou D trop faible pour amortir. S'il n'atteint jamais la consigne et traîne derrière, c'est l'inverse, et le FeedForward mérite un regard.
Le bruit sur la trace D. Une courbe D hérissée, épaisse, illisible, signale un problème de filtrage ou de mécanique, jamais un problème de gain. C'est le signal qui doit vous faire reposer le clavier et aller vérifier les hélices, les moteurs et le montage de la pile de cartes.
Deux réflexes de méthode valent tous les réglages avancés. Enregistrez toujours la même séquence de vol entre deux itérations : quelques flips, une ligne droite, des changements de direction francs. Comparer deux vols différents ne prouve rien. Et ne modifiez qu'un paramètre à la fois : deux changements simultanés rendent le graphe suivant impossible à interpréter, et c'est ainsi qu'une session de réglages PID drone part en boucle sans fin.
Une bonne session ressemble à un tableau de bord ennuyeux : trois ou quatre vols courts, un paramètre changé à chaque fois, un graphe relu entre chacun, et un journal où figure la valeur exacte modifiée. C'est moins spectaculaire qu'une longue séance de vol, et nettement plus efficace.
Réglages PID drone avancés : FeedForward, TPA et filtrage
Une fois roll, pitch et yaw stabilisés, l'affinage se joue sur des paramètres qui changent la sensation de pilotage sans toucher à l'équilibre de base.
- FeedForward anticipe le mouvement demandé par le manche avant que l'erreur n'apparaisse dans la boucle de contrôle. Montez-le progressivement si le quad vous semble « en retard » sur des flics rapides.
- TPA (Throttle PID Attenuation) réduit automatiquement les gains P et D à haut régime moteur, là où les vibrations augmentent naturellement. Utile sur un racer qui pousse fort en ligne droite.
- Filtre RPM utilise les données de télémétrie moteur pour cibler précisément le bruit gyroscopique lié à la rotation des hélices, sans filtrer le signal utile.
- Dynamic notch filter s'ajuste en temps réel à la fréquence de résonance du cadre, contrairement à un filtre fixe qui devient inutile dès que la fréquence change.
Le compromis reste toujours le même : plus vous filtrez, plus vous ajoutez de latence, mais moins vous risquez le bruit qui pousse à augmenter D artificiellement. Un filtrage bien calé permet justement de monter D sans provoquer d'oscillations, selon les recommandations pratiques du guide de réglage PID sur Drone-FPV.fr.
Pour lire un Blackbox rapidement, concentrez-vous sur la courbe du D-term : des pics nets et répétés à haute fréquence trahissent un manque de filtrage plutôt qu'un problème de gain. Une courbe qui suit fidèlement le setpoint sans dépassement excessif, c'est le signe d'un tuning propre.
Conseil de pro : Comparez toujours deux logs Blackbox côte à côte, avant et après une modification. C'est la seule façon fiable de savoir si un changement a réellement amélioré la réponse ou si vous vous fiez juste à une impression de vol.
Réglages PID drone : diagnostiquer un symptôme en vol
Certains signaux se lisent en quelques secondes de vol, sans même sortir le logiciel :
- Oscillation rapide et aiguë (vibration haute fréquence perceptible dans l'image FPV) : P trop élevé ou filtrage insuffisant, pas forcément D à monter en premier réflexe.
- Oscillation lente et ample (le quad “pompe” visiblement) : I souvent en cause, parfois D trop faible pour amortir le mouvement.
- Moteurs chauds au toucher après un vol court : réduisez D et vérifiez le filtrage avant d'accuser le réglage lui-même. Un câblage ESC douteux ou une soudure fragile provoque exactement les mêmes symptômes.
- Aucune amélioration malgré des dizaines d'ajustements : arrêtez de toucher aux PID. Vérifiez l'état mécanique : hélice fissurée, moteur balourdé, roulement usé. Un problème matériel se déguise souvent en problème de réglage.
Notre routine de réglages PID drone chez Drone-flyview
Chez Drone-flyview, on conseille aux pilotes qui débutent de partir des sliders Betaflight plutôt que du manuel pur : ils encodent des ratios déjà éprouvés et évitent de casser l'équilibre entre les axes dès les premiers essais, comme le montre le guide de tuning pour débutants de FPV Drone Guide. Le manuel vient ensuite, une fois que la base tient la route.
La vraie différence entre un tuning bâclé et un tuning propre, c'est la discipline du journal de modifications. Notez chaque changement, gardez vos dumps CLI, et surtout : ouvrez le Blackbox après chaque itération, pas seulement quand quelque chose semble aller mal. Une session efficace ressemble à une succession de petits pas vérifiés, jamais à un grand saut suivi d'un espoir.
— Philippe
Envie d'aller plus loin sur la préparation de vos vols ?
Un tuning PID solide ne sert à rien si le reste du vol n'est pas cadré correctement. Sur Drone-flyview, vous trouverez des guides pratiques complémentaires pour préparer chaque sortie sereinement : calibration IMU pas à pas, tutoriels techniques et suivi de l'actualité réglementaire qui encadre vos vols d'essai.
Avant de tester vos nouveaux réglages en extérieur, vérifiez toujours que vous volez dans une zone autorisée : le guide sur l'espace aérien contrôlé détaille où et comment tester légalement. Et si un vol d'essai tourne mal malgré toutes les précautions, un rappel sur l'assurance et la responsabilité civile des pilotes de drone peut vous éviter de mauvaises surprises. Consultez nos dumps CLI commentés et nos tutoriels détaillés directement sur le site pour progresser à votre rythme.
Pour aller plus loin techniquement
Le guide PID de Betaflight reste la référence pour la méthode et l'analyse Blackbox. Le guide PX4 éclaire l'approche par autotune. Les comparatifs de firmwares chez Oscar Liang situent Betaflight face aux autres options du marché FPV.
Sources
- PID Tuning Guide | Betaflight
- PID tuning guide — PX4
- How to Tune FPV Drone PIDs: Beginner Guide | FPV Drone Guide
- Flight controller firmware for FPV drones: Betaflight vs INAV vs ArduPilot – Oscar Liang
