La topographie par drone livre des nuages de points, MNT/MNS et orthophotos exploitables directement en bureau d'études, avec une précision de l'ordre de ±1 à ±3 cm en photogrammétrie et ±5 cm en LiDAR, à condition de combiner la correction RTK ou PPK et points de contrôle au sol. Sans ces conditions, la précision se dégrade nettement, parfois au-delà de 10 cm.
En bref:
- La précision d'un relevé drone avec RTK ou PPK combiné à des points de contrôle au sol reste généralement de l'ordre de ±1 à ±3 cm en photogrammétrie.
- Un recouvrement insuffisant ou une mauvaise calibration peut faire dégrader la précision au-delà de 10 cm, surtout sans correction en temps réel.
- La méthode LiDAR est indispensable pour restituer le sol sous végétation dense, avec une précision souvent autour de ±5 cm, contrairement à la photogrammétrie limitée par la végétation.
- La rigueur dans la planification, la géoréférenciation, et la contrôle sur site avec checkpoints indépendants garantissent la fiabilité du livrable et évitent les retouches coûteuses.
- La validation du livrable repose sur une procédure de contrôle précise, notamment par des checkpoints mesurés séparément et un rapport d'écarts détaillé.
Table des matières
- Du vol au livrable : comment fonctionne une mission de topographie par drone
- Photogrammétrie ou LiDAR : quelle méthode choisir selon le terrain ?
- Comment préparer et mener une mission topographique par drone ?
- Quelle précision attendre réellement d'un relevé par drone ?
- Quels fichiers livrer pour une intégration directe en CAO, SIG ou BIM ?
- Comment choisir son logiciel de traitement selon le volume de données ?
- Quels usages concrets pour la topographie par drone sur le terrain ?
- Combien coûte une mission de topographie par drone ?
- Comment valider qu'un livrable topographique est recevable ?
- Perspective d'expert et ressources pratiques pour aller plus loin
- Ce que les techniciens devraient vraiment retenir de la topographie par drone
- Sources

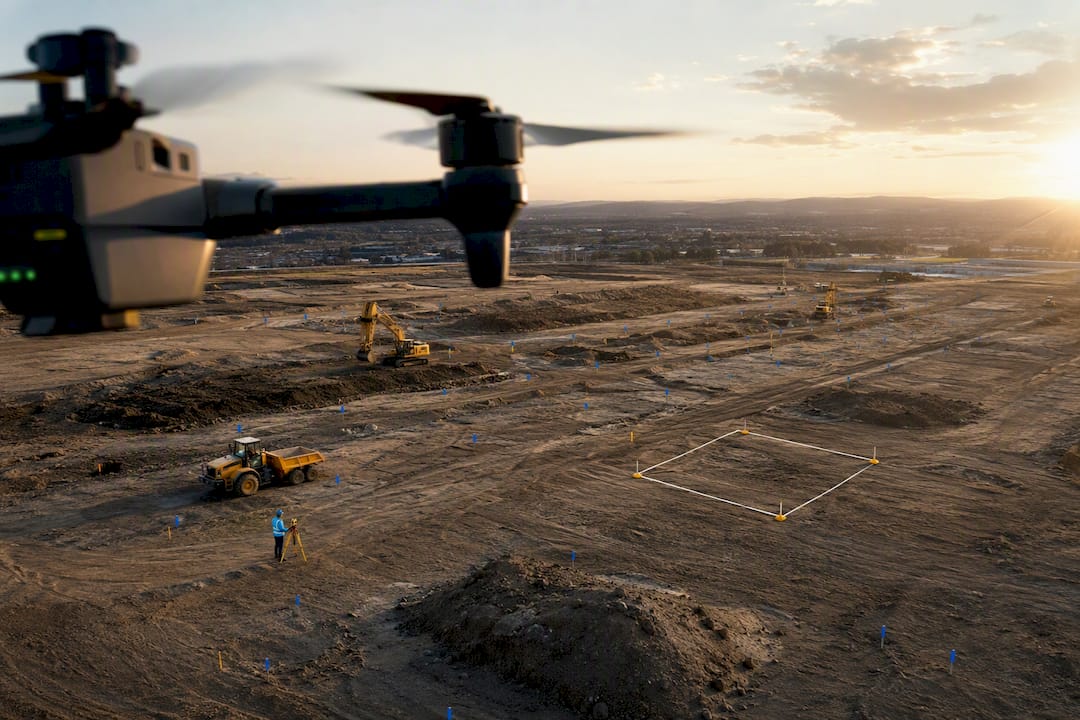

Du vol au livrable : comment fonctionne une mission de topographie par drone
Une mission de topographie par drone se joue en trois temps : la capture aérienne, le géoréférencement, et le traitement des données. Chaque étape conditionne la fiabilité du résultat final, et une erreur en amont se répercute mécaniquement sur le livrable.
Le plan de vol fixe l'altitude, la vitesse et surtout le taux de recouvrement entre images consécutives. Un recouvrement insuffisant crée des trous dans le nuage de points reconstruit, tandis qu'un recouvrement élevé multiplie le nombre de clichés à traiter sans forcément améliorer la précision au-delà d'un certain seuil. Les études techniques sur la reconstruction 3D par drone montrent que la qualité de capture, recouvrement et netteté d'image, pèse aussi lourd que le géoréférencement dans la précision finale.
Le géoréférencement s'appuie sur trois briques complémentaires :
- Le RTK (Real Time Kinematic), qui corrige la position du drone en temps réel via une station de référence.
- Le PPK (Post Processed Kinematic), qui corrige les données après le vol, utile en zone de couverture radio incertaine.
- Les points de contrôle au sol (GCP), des cibles positionnées et mesurées indépendamment, qui servent à caler et vérifier le modèle final.
Vient ensuite le post-traitement : reconstruction photogrammétrique dense, ou fusion avec un nuage LiDAR selon la technique employée. Cette étape génère le modèle 3D brut, qu'il faut ensuite classifier, filtrer, puis exporter vers les logiciels métier. C'est là que la donnée devient réellement utile pour un bureau d'études : un nuage de points mal nettoyé, avec de la végétation non filtrée par exemple, fausse tout calcul de cubature en aval.
Photogrammétrie ou LiDAR : quelle méthode choisir selon le terrain ?
La photogrammétrie reconstruit un modèle 3D à partir de photos superposées et fonctionne très bien sur terrain dégagé, avec un excellent rendu visuel puisque l'orthophoto produite est directement une image réelle du site. Le LiDAR, lui, envoie des impulsions laser qui traversent partiellement la végétation, ce qui en fait la seule option fiable pour restituer le sol sous couvert forestier ou broussailleux.
La différence se voit concrètement sur trois critères :
- Végétation et occlusions : le LiDAR pénètre le feuillage et capte le sol nu en dessous ; la photogrammétrie s'arrête à la première surface visible.
- Densité et texture : la photogrammétrie produit une texture photoréaliste précieuse pour la communication client, le LiDAR privilégie la densité de points et la précision altimétrique brute.
- Coût et matériel : la photogrammétrie ne nécessite qu'un appareil photo ou une caméra embarquée, le LiDAR impose un capteur dédié, plus onéreux à l'achat et à l'entretien.
Sur les chantiers de terrassement ou les carrières à ciel ouvert, la photogrammétrie suffit largement et coûte moins cher à mettre en œuvre. Sur les emprises forestières, les corridors linéaires (routes, lignes électriques) ou les zones à végétation dense, le LiDAR embarqué reste la seule solution qui restitue fidèlement le sol, avec des précisions couramment rapportées de l'ordre de ±5 cm en conditions professionnelles. Sur les sites mixtes, un chantier avec zones dégagées et bosquets, par exemple, la fusion des deux techniques donne souvent le meilleur résultat, en combinant la texture de la photogrammétrie et la pénétration du LiDAR.
Conseil de pro : Ne choisissez jamais la méthode uniquement sur le prix. Demandez d'abord quel pourcentage du site est couvert par de la végétation dense : au-delà de 20 à 30 %, la photogrammétrie seule produira un MNT truffé d'artefacts inexploitables pour un calcul de cubature fiable.
Comment préparer et mener une mission topographique par drone ?
Une mission réussie suit un enchaînement précis, où chaque étape verrouille la fiabilité de la suivante.
- Vérifiez le cadre réglementaire. Consultez les nouvelles régulations de drones en France et en Europe et confirmez que votre plateforme figure bien parmi les aéronefs approuvés listés par l'EASA pour le type d'opération envisagé.
- Contrôlez votre couverture assurantielle. Une mission professionnelle implique une responsabilité civile adaptée, à valider avant tout devis signé.
- Rédigez un plan de vol détaillé. Fixez l'altitude, le recouvrement d'images et le capteur adapté au relief, en suivant une méthodologie de plan de vol rigoureuse.
- Implantez vos GCP avant le décollage. Positionnez au minimum cinq à sept points de contrôle répartis sur l'ensemble du site, mesurés par GNSS indépendant du drone.
- Lancez le vol avec correction RTK ou enregistrement PPK actif. Vérifiez la qualité du signal GNSS en temps réel si vous travaillez en RTK.
- Contrôlez sur site avant de repartir. Effectuez une vérification rapide des checkpoints pendant que l'équipe est encore mobilisée, pour éviter un second déplacement en cas d'anomalie.
Cette séquence limite les allers-retours coûteux et donne un livrable recevable dès la première tentative.
Quelle précision attendre réellement d'un relevé par drone ?
La précision d'un relevé topographique par drone dépend d'abord de la méthode de correction employée. En photogrammétrie, un vol correctement mené avec RTK ou PPK et un recouvrement d'images élevé atteint une précision de l'ordre de ±1 à ±3 cm, validée par des points de contrôle indépendants. En LiDAR embarqué, l'ordre de grandeur généralement observé se situe autour de ±5 cm sur des relevés professionnels compacts.
Ce que révèlent les études de précision : la corrélation entre recouvrement d'images, calibration capteur et exactitude du géoréférencement pèse davantage sur le résultat final que le simple choix du matériel. Un drone haut de gamme mal géoréférencé produira un modèle moins fiable qu'un appareil modeste correctement calé sur GCP.
Plusieurs facteurs font varier ces chiffres à la baisse ou à la hausse. L'altitude de vol joue un rôle direct : plus vous montez, plus la résolution au sol (GSD) se dégrade, donc la précision aussi. Le recouvrement entre clichés doit rester élevé, sous peine de trous dans la reconstruction. La météo (vent, luminosité changeante) et le relief accidenté compliquent l'appariement des images. La végétation, enfin, reste le facteur le plus pénalisant pour la photogrammétrie, quasiment neutre pour le LiDAR.

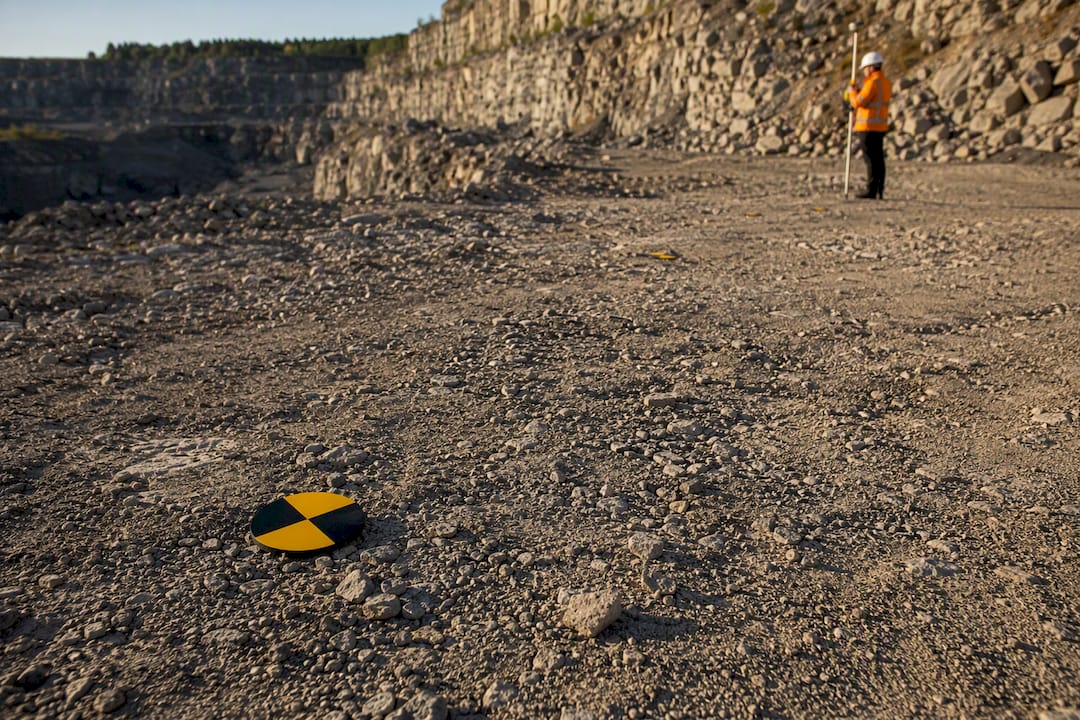

La vérification passe par des checkpoints indépendants, des points mesurés au sol mais jamais utilisés dans le calage du modèle, qui servent uniquement à contrôler l'écart final. Le rapport d'écarts qui en résulte doit indiquer l'écart moyen, l'écart type et l'écart maximal observé sur l'ensemble de ces points. Sans cette étape, aucune précision annoncée n'a de valeur contractuelle. La répétabilité, la capacité à obtenir le même résultat sur un second vol dans les mêmes conditions, dépend directement de la rigueur apportée à cette procédure de contrôle.
Quels fichiers livrer pour une intégration directe en CAO, SIG ou BIM ?
Un livrable topographique par drone recevable en bureau d'études comprend plusieurs fichiers complémentaires, chacun répondant à un usage distinct :
- Nuage de points classifié au format LAS ou LAZ, avec séparation sol/végétation/bâti pour permettre un usage sélectif.
- Modèle numérique de terrain (MNT) représentant le sol nu, indispensable pour les calculs de cubature et de terrassement.
- Modèle numérique de surface (MNS) incluant le bâti et la végétation, utile pour les études d'implantation ou de visibilité.
- Orthophotographie géoréférencée au format GeoTIFF, pour la communication visuelle et le calage cartographique.
- Courbes de niveau et semis de points exportés en DWG ou DXF, directement injectables dans un logiciel de CAO ou BIM.
Chaque fichier doit préciser son système de coordonnées, sa date d'acquisition et sa précision estimée dans les métadonnées. Avant réception, vérifiez la compatibilité avec vos outils : QGIS et ArcGIS lisent nativement les nuages LAS, AutoCAD attend du DXF propre sans doublons de calques, et Revit exige souvent un géoréférencement local recalé sur votre système de coordonnées projet.
Comment choisir son logiciel de traitement selon le volume de données ?
Le choix logiciel dépend d'abord du volume de données à traiter et de la fréquence des missions. Les solutions desktop conviennent aux petits chantiers ponctuels : elles évitent les coûts d'abonnement récurrents mais demandent une machine puissante localement. Les plateformes cloud, à l'inverse, absorbent facilement de gros volumes sans investissement matériel, avec une facturation à l'usage qui devient intéressante dès que les missions s'enchaînent.
Quatre critères doivent guider l'arbitrage :
- La précision de reconstruction, à vérifier sur un jeu de données test avant tout engagement contractuel avec un prestataire ou un abonnement.
- La vitesse de traitement, critique quand le client attend un livrable sous 48 heures.
- L'intégration SIG native, pour éviter les conversions manuelles source d'erreurs entre formats.
- Le coût récurrent, souvent sous-estimé quand on compare uniquement le prix d'achat initial.
Pour les gros volumes, le traitement par lots (batching) automatisé et le recours au cloud deviennent quasiment obligatoires : traiter plusieurs centaines d'hectares de nuage de points sur un poste local prend parfois plusieurs jours. Des plateformes SIG d'entreprise comme ArcGIS Reality permettent ce traitement à grande échelle tout en conservant la traçabilité des versions et l'intégration directe aux bases de données métier existantes. Retenez surtout la logique : privilégiez toujours l'outil qui garde une trace claire de la chaîne de traitement, du vol brut au livrable final, plutôt que celui qui promet juste la vitesse.
Quels usages concrets pour la topographie par drone sur le terrain ?
Chaque cas d'usage impose sa propre fréquence de vol et son propre niveau d'exigence.
- Suivi de chantier : un vol hebdomadaire ou bimensuel, comparé systématiquement au relevé précédent, permet de suivre l'avancement des terrassements et de détecter tout écart de planning visuellement, avant même le rapport officiel.
- Cubatures et mouvements de terre : la tolérance contractuelle courante se situe autour de quelques centimètres sur le volume calculé ; elle exige un géoréférencement RTK rigoureux et des GCP stables entre deux relevés comparatifs.
- Environnement et milieu forestier : le LiDAR devient quasiment incontournable dès que la canopée dépasse une couverture partielle, la photogrammétrie seule échouant à restituer le sol sous les frondaisons.
- Inspection d'ouvrages (ponts, barrages, façades) : la résolution prime sur la précision absolue, avec des vols rapprochés et une planification serrée pour limiter les temps d'immobilisation de l'ouvrage inspecté.
Sur un site classé ou à proximité d'un monument historique, l'autorisation de vol se négocie différemment, avec des contraintes spécifiques à anticiper en amont du planning, comme détaillé dans notre guide sur les drones et monuments historiques.
Combien coûte une mission de topographie par drone ?
Le prix d'une mission dépend de quatre variables principales : la surface à couvrir, le type de capteur (photogrammétrique ou LiDAR), le recours au RTK ou à des GCP supplémentaires, et la complexité du post-traitement demandé. Un site accidenté ou boisé augmente mécaniquement le temps de traitement, donc la facture.
Les délais suivent une logique en trois blocs : préparation et démarches administratives, exécution du vol proprement dit, puis traitement et livraison des fichiers finaux. Le traitement reste souvent le poste le plus variable, selon le volume de données et le niveau de finition attendu.
Avant de signer, clarifiez systématiquement ces points contractuels :
- La propriété et la transmission des données brutes (photos, nuage de points non traité).
- Le contenu exact du rapport d'écarts fourni avec le livrable.
- La responsabilité en cas d'écart de précision constaté après livraison.
- Les formats d'export inclus dans le forfait, versus ceux facturés en option.
Comment valider qu'un livrable topographique est recevable ?
La validation d'un livrable ne se négocie pas à l'œil : elle repose sur une procédure documentée.
- Implantez des checkpoints totalement indépendants du calage GCP utilisé pour la reconstruction, mesurés par un moyen distinct du drone.
- Exigez un rapport d'écarts complet, incluant l'écart moyen, l'écart type, l'écart maximal, et la méthode de calcul employée pour chaque checkpoint.
- Comparez les écarts obtenus aux critères d'acceptation contractuels fixés en amont, jamais après coup.
- Documentez les limites rencontrées : zones d'ombre GNSS, végétation résiduelle, conditions météo dégradées durant le vol.
- Archivez la donnée brute pour permettre un audit ultérieur ou un retraitement en cas de litige.
Cette rigueur conditionne la répétabilité d'une mission à l'autre, et évite les contestations tardives sur un chantier où le calendrier ne laisse aucune marge.
Perspective d'expert et ressources pratiques pour aller plus loin
Drone-flyview suit depuis plusieurs années l'évolution des pratiques de topographie aérienne, entre innovations capteurs et durcissement progressif du cadre réglementaire européen. Cette veille permet de distinguer les évolutions techniques réelles des simples annonces marketing.
Avant toute mission, quatre lectures complémentaires méritent votre attention :
- La réglementation drone en France pour cadrer vos opérations selon la catégorie de vol.
- L'assurance drone obligatoire pour sécuriser votre responsabilité professionnelle.
- Le guide de protection des données si votre relevé survole des zones habitées ou des personnes identifiables.
- Les distances de sécurité à respecter en zone peuplée, souvent sous-estimées en milieu périurbain.
Gardez cette checklist en tête avant chaque décollage : plateforme conforme aux exigences EASA, assurance à jour, GCP implantés et mesurés, plan de vol validé, et procédure de checkpoints prête à exécuter dès l'atterrissage. C'est cette discipline répétée, plus que le matériel embarqué, qui distingue un relevé recevable d'un relevé à refaire.

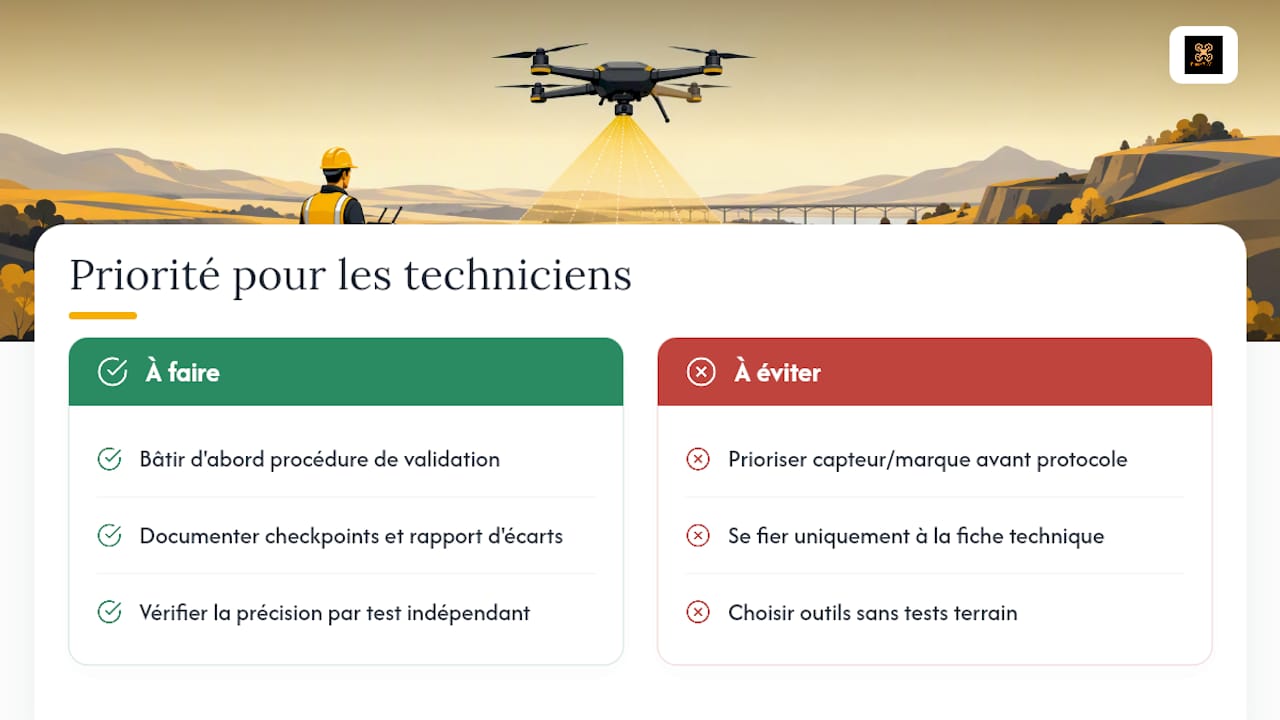

Ce que les techniciens devraient vraiment retenir de la topographie par drone
La comparaison entre marques de drones ou entre logiciels de traitement occupe l'essentiel du contenu disponible sur le sujet, et c'est à mon sens une erreur de priorité. Le vrai facteur discriminant n'est presque jamais le capteur : c'est la rigueur du protocole de contrôle qualité qui sépare un livrable exploitable d'un modèle séduisant mais inutilisable en calcul de cubature.
J'observe que la plupart des litiges entre prestataires et clients ne portent pas sur la précision annoncée, mais sur son absence de vérification indépendante. Un rapport d'écarts avec checkpoints documentés vaut plus, contractuellement, qu'une fiche technique promettant une précision millimétrique jamais testée sur le terrain réel.
Si vous ne deviez retenir qu'une priorité avant d'investir dans du matériel ou un abonnement logiciel, ce serait celle-ci : bâtissez d'abord votre procédure de validation, ensuite seulement choisissez vos outils. L'inverse mène presque toujours à des livrables refusés ou contestés en cours de chantier.
— Philippe
