Un global shutter fige tous les pixels au même instant, sans aucun décalage temporel. Un rolling shutter balaie le capteur ligne par ligne, ce qui explique les distorsions sur les sujets rapides. Pour de l'imagerie industrielle à haute vitesse ou de la synchronisation multi-caméras, le global shutter s'impose. Pour la photo, la vidéo grand public et la faible luminosité, le rolling shutter reste souvent le meilleur compromis technique et économique.
En bref:
- Le rolling shutter offre une sensibilité supérieure et un coût réduit grâce à des architectures BSI, mais génère des distorsions en cas de sujets rapides ou mouvements brusques.
- Le global shutter élimine tout artefact temporel en capturant tous les pixels simultanément, ce qui le rend indispensable pour la mesure précise ou la synchronisation multi-caméras.
- La sensibilité, la vitesse de lecture et le coût diffèrent fortement entre les deux technologies, rendant le choix dépendant du niveau de mouvement et de synchronisation requis.
- En pratique, un rolling shutter rapide peut suffire pour la photographie sportive ou l'imagerie embarquée, sauf besoin spécifique de précision temporelle.
- L'utilisation du mode « pseudo-global » ou l'augmentation de la fréquence d'images constitue une alternative économique pour limiter les artefacts sans investir dans un capteur global shutter.
Table des matières
- Rolling shutter vs global shutter : comment chaque capteur lit l'image
- Quels artefacts de mouvement trahissent un rolling shutter ?
- Pourquoi le rolling shutter reste le choix par défaut du grand public
- Le global shutter, la référence pour la précision temporelle
- Comment choisir entre rolling shutter et global shutter ?
- Ce que le choix d'obturateur change concrètement pour un drone
- Ce que je retiens de ce débat rolling shutter vs global
- Sources
Rolling shutter vs global shutter : comment chaque capteur lit l'image
La différence entre ces deux technologies tient entièrement à la façon dont le capteur capture la lumière. Un capteur rolling shutter expose et lit les lignes de pixels une par une, de haut en bas, à une cadence appelée le « line time ». Multipliez ce temps de lecture par ligne par le nombre total de lignes du capteur, et vous obtenez le « frame time », la durée réelle nécessaire pour balayer une image entière. C'est ce décalage, minime mais bien réel, qui provoque le fameux effet de distorsion quand un sujet bouge vite pendant la lecture.
Le global shutter fonctionne à l'inverse : chaque pixel capture la lumière au même instant, puis stocke sa charge électrique localement avant la lecture. Cette exposition simultanée exige un circuit de stockage supplémentaire à l'intérieur de chaque pixel, comme l'explique Canon Pro, ce qui réduit la surface disponible pour capter la lumière.
Les conséquences pratiques sont directes :
- Le rolling shutter permet des architectures BSI (rétroéclairées) plus simples, donc une meilleure sensibilité à prix égal.
- Le global shutter consomme davantage d'énergie à cause du stockage embarqué sur chaque pixel.
- Le débit de lecture du rolling shutter peut monter très haut sur les capteurs récents, réduisant (sans l'éliminer) l'ampleur des artefacts.
- Le global shutter facilite la synchronisation exacte entre plusieurs caméras, un atout que le rolling ne peut pas offrir nativement.
Quels artefacts de mouvement trahissent un rolling shutter ?
Le symptôme le plus connu porte un nom familier aux monteurs vidéo : l'effet « Jell-O ». Une hélice de drone, une roue de voiture ou une raquette de tennis apparaît étirée, penchée ou carrément déformée, parce que le haut de l'image a été capturé quelques millisecondes avant le bas. Le phénomène porte d'ailleurs le nom de la technique elle-même, le rolling shutter. Ce n'est pas un bug logiciel, c'est la conséquence directe du balayage séquentiel décrit plus haut.
Trois situations concentrent l'essentiel des problèmes visibles :
- Les sujets à rotation rapide. Hélices, ventilateurs, roues de vélo filmés en mouvement latéral produisent des courbures caractéristiques que le global shutter ne connaît simplement pas.
- Les éclairages LED ou stroboscopiques. Quand la fréquence de scintillement de la source lumineuse n'est pas synchronisée avec le balayage du capteur, des bandes horizontales sombres ou claires traversent l'image, un phénomène fréquent en captation sportive sous éclairage de stade.
- Les mouvements de caméra brusques (panoramiques rapides, vibrations). L'image entière se déforme en biais, un effet particulièrement visible en vol de drone où les vibrations du moteur s'ajoutent au mouvement de translation.
L'intensité de ces artefacts dépend directement du rapport entre la vitesse du sujet, la fréquence d'images choisie et le line time du capteur. Un readout plus rapide atténue le problème sans jamais le supprimer complètement, une nuance que confirment les guides techniques de Baumer.
Pourquoi le rolling shutter reste le choix par défaut du grand public
Si presque tous les smartphones et la majorité des appareils photo grand public utilisent un rolling shutter, ce n'est pas un hasard technique ni un compromis par défaut. C'est un choix d'ingénierie qui privilégie la qualité d'image dans les conditions réelles d'utilisation.
- Il autorise des architectures BSI, donc une meilleure sensibilité en basse lumière à budget de fabrication équivalent, comme le détaille Teledyne Vision Solutions.
- Il offre généralement une meilleure plage dynamique et un bruit de lecture plus faible que des capteurs global shutter comparables, un constat que partagent les ingénieurs de Hamamatsu sur les caméras scientifiques.
- Son coût de fabrication reste nettement inférieur, ce qui explique sa présence quasi universelle hors imagerie industrielle.
En contrepartie, la synchronisation flash devient délicate : sur beaucoup d'appareils à rolling shutter, seule une vitesse d'obturation plafond permet un flash plein cadre, faute de quoi une bande sombre apparaît sur l'image.
Conseil de pro : Si vous filmez de la vidéo embarquée avec un capteur rolling, augmentez la fréquence d'images plutôt que de baisser la vitesse d'obturation. Un frame time plus court limite mécaniquement l'ampleur de la distorsion, même sans changer de capteur.
Le global shutter, la référence pour la précision temporelle
Quand une mesure doit être exacte à la milliseconde, le global shutter n'a pas vraiment de concurrent. En figeant tous les pixels au même instant, il élimine tout artefact temporel, ce qui en fait l'outil naturel pour la mesure dimensionnelle, le contrôle qualité sur ligne de production ou la synchronisation de plusieurs caméras autour d'un même événement.
- Aucune distorsion, quelle que soit la vitesse du sujet filmé.
- Synchronisation multi-caméras native, sans recours à des artifices logiciels.
- Comportement prévisible et reproductible, essentiel en contexte de mesure certifiée.
Ces bénéfices ont un coût. Les recommandations des fabricants industriels comme Baumer sont sans ambiguïté sur ce terrain : dès qu'un objet très rapide doit être capturé sans déformation, ou que plusieurs caméras doivent partager un instantané parfaitement synchrone, le global shutter devient quasiment obligatoire.
Comment choisir entre rolling shutter et global shutter ?
Le choix se résume rarement à une préférence esthétique. Il dépend de trois variables concrètes : la vitesse des sujets filmés, le niveau de lumière disponible, et le besoin ou non de synchroniser plusieurs sources.
| Critère | Rolling shutter | Global shutter |
|---|---|---|
| Distorsion de mouvement | Présente sur sujets rapides | Absente |
| Sensibilité / rapport signal-bruit | Généralement meilleure (BSI possible) | Souvent réduite selon la conception |
| Vitesse de lecture / fréquence d'images | Élevée sur capteurs récents | Limitée par le stockage pixel |
| Synchronisation flash / déclenchement | Contrainte sur vitesse plafond | Native et précise |
| Coût et complexité | Faible | Élevé |
Quand le rolling shutter pose problème sans justifier l'achat d'un capteur global, des solutions intermédiaires existent. Le mode « pseudo-global » (ou global reset) rapproche artificiellement le comportement du rolling shutter de celui d'un global, au prix d'une baisse de framerate, une piste bien documentée par Teledyne. En vision industrielle, on peut aussi synchroniser un flash stroboscopique avec un déclenchement matériel précis pour figer le mouvement sans changer de capteur.
- Drone et imagerie embarquée : privilégiez un rolling rapide avec stabilisation mécanique, sauf si vous filmez des pales en rotation en gros plan.
- Photo sportive : un rolling shutter à lecture rapide suffit dans la plupart des cas, à condition d'ajuster la vitesse d'obturation.
- Vision industrielle sur ligne de production : le global shutter reste la référence pour le contrôle dimensionnel et la synchronisation multi-caméras.

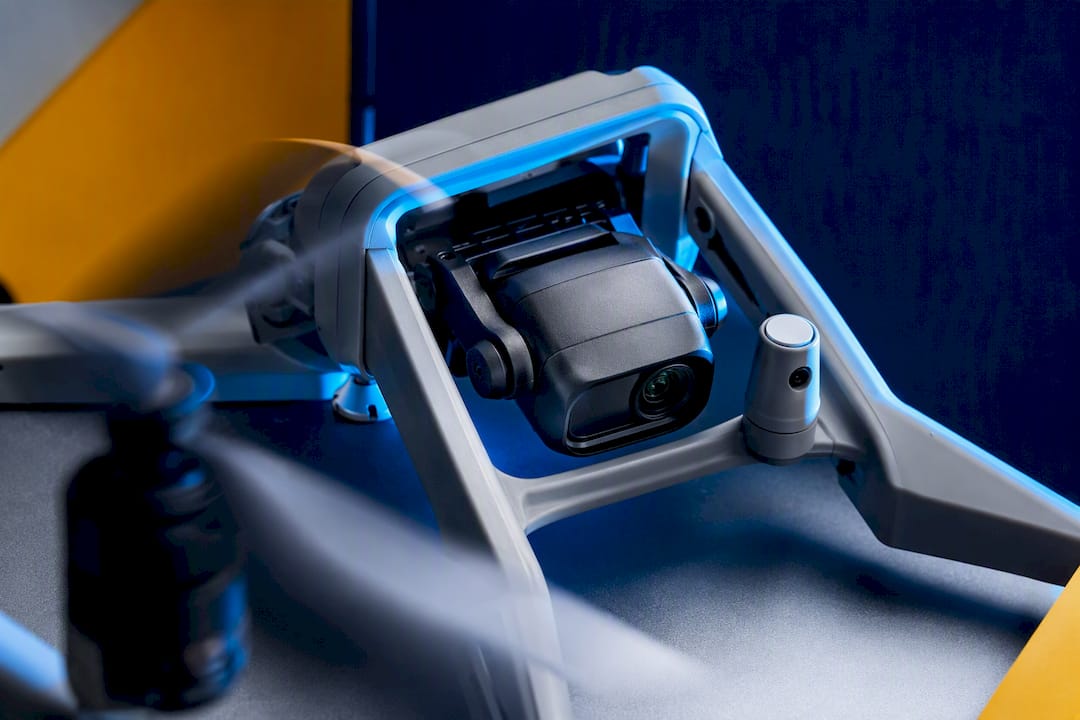

Ce que le choix d'obturateur change concrètement pour un drone
Un drone cumule les pires conditions pour un rolling shutter : vibrations moteur, translations rapides, et parfois des hélices dans le champ de vision. Malgré cela, la grande majorité des capteurs embarqués restent en rolling shutter, parce que la sensibilité en basse lumière compte plus que l'absence totale de distorsion pour l'usage cinématographique ou cartographique courant.
La bonne pratique consiste à combiner un capteur adapté à la mission avec une stabilisation mécanique ou logicielle qui absorbe une partie des vibrations avant même que le capteur n'entre en jeu. Pour un vol de nuit ou en intérieur, la sensibilité prime et le rolling reste préférable. Pour de la mesure ou de l'inspection industrielle par drone, un global shutter, plus coûteux, se justifie pleinement. Si votre usage relève d'une mission professionnelle encadrée, pensez aussi à vérifier votre cadre légal pour l'usage commercial de drones, qui peut influencer le choix du matériel embarqué.

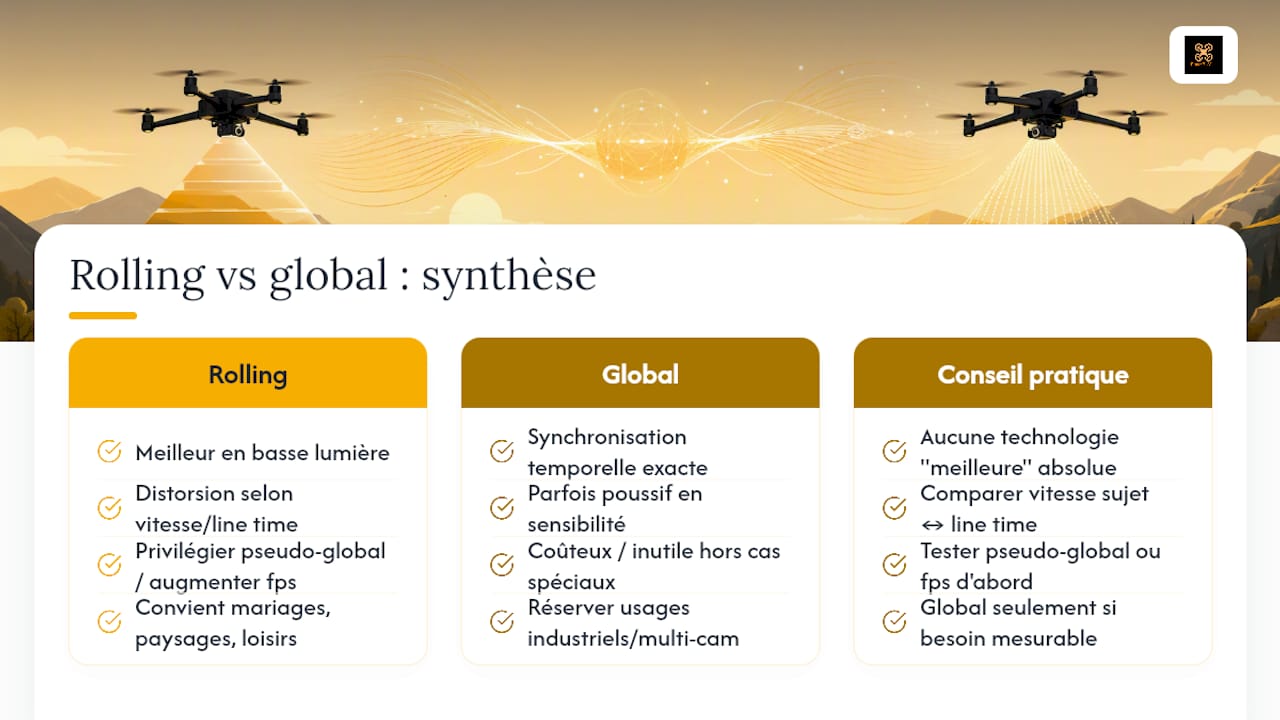

Ce que je retiens de ce débat rolling shutter vs global
La question « quel obturateur est le meilleur » part sur une mauvaise base. Aucune des deux technologies ne gagne dans l'absolu, et c'est précisément ce que la plupart des comparatifs grand public oublient de dire quand ils présentent le global shutter comme un aboutissement technologique supérieur.
Ce qui compte vraiment, c'est le rapport entre la vitesse de votre sujet et le line time de votre capteur. Un rolling shutter rapide sur un capteur moderne bat largement un vieux global shutter poussif dès qu'il s'agit de sensibilité en basse lumière, et la plupart des lecteurs qui filment des mariages, des paysages ou des vols de loisir n'auront jamais besoin d'un global.
Le vrai conseil pratique est de considérer d'abord le mode pseudo-global ou d'augmenter la fréquence d'images avant d'investir dans un capteur global shutter, en fonction des besoins spécifiques. Réservez le global aux usages où la synchronisation temporelle exacte a une valeur mesurable : contrôle industriel, multi-caméras, mesure dimensionnelle. Pour tout le reste, un bon rolling shutter bien exploité fait le travail.
— Philippe
Sources
Ces ressources détaillent les mécanismes évoqués plus haut si vous voulez creuser :
- Electronic vs mechanical shutter — Canon Pro
- Rolling vs Global Shutter — Teledyne Vision Solutions
- Rolling shutter readout vs Global shutter readout of scientific camera — Hamamatsu
- Rolling shutter, global shutter – two principles of exposure — Baumer
