Le RTK (Real Time Kinematic) donne au drone une position corrigée en temps réel, avec une précision qui descend à 1 ou 3 cm à l’horizontale et 2 à 5 cm à la verticale, contre plusieurs mètres pour un GPS standard. Cette correction passe obligatoirement par une liaison entre une station de référence et le récepteur embarqué : sans elle, pas de gain de précision.
En bref:
- La précision RTK atteint 1 à 3 cm horizontalement et 2 à 5 cm verticalement, mais dépend d’une liaison en temps réel entre la station de référence et le drone.
- La méthode RTK nécessite une indication « fixed » stable avant le départ pour garantir la fiabilité des données, contrairement à une indication « float ».
- Le choix entre RTK et PPK repose principalement sur la fréquence des missions et la stabilité de la couverture réseau, le PPK étant plus adapté aux sites isolés ou en BVLOS.
- La correction RTK se dégrade au-delà de 15 à 35 km de la base, et une perte de liaison peut faire passer le positionnement de fixed à float, puis au GPS autonome.
- La vérification régulière de points de contrôle au sol reste recommandée, même avec RTK, pour détecter d’éventuelles erreurs systématiques.
Table des matières
- RTK drone explication : le principe de la correction en temps réel
- Composants d’un système RTK embarqué
- RTK vs PPK : quelle approche choisir selon le terrain
- Précision réelle, portée de la base et scénarios de perte de liaison
- Où le RTK change vraiment la donne sur le terrain
- Checklist terrain pour un déploiement RTK fiable
- GCP et contrôle qualité : le RTK ne dispense pas de vérifier
- Ce que l’expérience terrain apprend sur le choix RTK ou PPK
- Sources
RTK drone explication : le principe de la correction en temps réel
Le système repose sur deux points d’observation du même ciel GNSS. Une station de référence, dont la position est connue au centimètre près, calcule en continu l’écart entre sa position théorique et celle mesurée par satellite. Elle transmet cet écart, appelé correction RTCM, au récepteur embarqué sur le drone, le rover. Celui-ci applique la correction à sa propre position et gagne en précision presque instantanément.
La transmission se fait par radio UHF, par réseau cellulaire via le protocole NTRIP, ou par relais depuis la station sol du pilote. Un débit d’environ 300 octets par seconde suffit généralement à faire circuler les corrections RTCM, ce qui explique pourquoi une simple connexion 4G tient largement la charge.
Reste la question du délai d’initialisation. Deux états s’affichent alors sur la station sol :
- RTK float : correction partielle, précision encore décimétrique, insuffisante pour un relevé topographique.
- RTK fixed : ambiguïté résolue, précision centimétrique atteinte, le vol peut commencer.
Conseil de pro : ne lancez jamais une mission tant que l’indicateur affiche « float ». Patientez, déplacez légèrement l’antenne si le ciel est obstrué, et attendez le passage en « fixed ».
Composants d’un système RTK embarqué

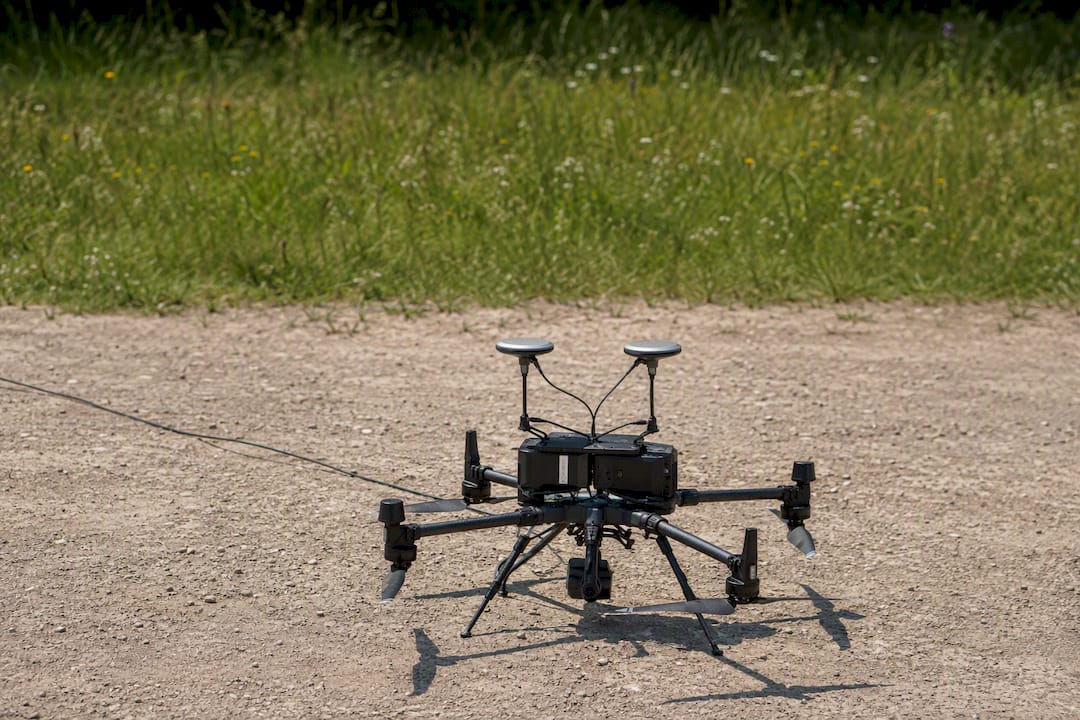

Le matériel détermine largement la fiabilité du système. Une antenne simple capte un seul signal GNSS et suffit pour la position ; une antenne double, elle, calcule aussi le cap du drone par géométrie, ce qui permet de s’affranchir en partie du magnétomètre pour les relevés d’orientation fine.
Côté récepteur, le u-blox F9P reste une référence largement intégrée dans les contrôleurs de vol compatibles PX4 ou ArduPilot. Ces deux environnements gèrent nativement l’injection des messages RTCM et affichent l’état RTK directement dans QGroundControl ou Mission Planner.
Trois éléments composent donc la chaîne complète :
- une station de référence ou un réseau NTRIP fournissant les corrections ;
- une liaison de transmission adaptée, radio ou relais via la station sol (GCS) ;
- un récepteur rover intégré au contrôleur de vol, capable d’appliquer la correction en continu.
Sur les liens à faible bande passante, la documentation ArduSimple recommande de basculer en MAVLink2, plus efficace pour faire transiter les corrections sans saturer le canal radio.
RTK vs PPK : quelle approche choisir selon le terrain
La différence tient au moment où la correction s’applique. Le RTK corrige en vol, en temps réel : le pilote voit tout de suite si la position est fiable. Le PPK (Post Processed Kinematic) enregistre les données brutes du rover et de la base, puis calcule la correction après l’atterrissage, ce qui ajoute typiquement 15 à 30 minutes de traitement.
Cet écart change tout sur le terrain :
- RTK : idéal en zone bien couverte, quand le retour immédiat compte, comme un suivi de chantier urbain nécessitant une validation le jour même.
- PPK : plus robuste sur un site isolé ou en configuration BVLOS, car il ne dépend d’aucune liaison continue pendant le vol.
Le vrai contraste apparaît dans les modes d’échec. Un RTK qui perd sa liaison décroche en plein vol et le pilote le voit immédiatement. Un PPK, lui, échoue silencieusement : le problème ne se révèle qu’au post-traitement, une fois le drone reposé, ce qui peut obliger à revoler le site.
Précision réelle, portée de la base et scénarios de perte de liaison
Les chiffres avancés par les fabricants tiennent dans une fourchette resserrée : 1 à 3 cm à l’horizontale, 2 à 5 cm à la verticale, contre 1,5 à 3 mètres pour un GNSS grand public. Cette précision n’est cependant pas garantie à n’importe quelle distance de la base.
Au-delà de 15 à 35 kilomètres, la correction perd en fiabilité : les erreurs atmosphériques entre la base et le rover ne sont plus identiques, et la précision se dégrade progressivement. Le multipath, ces réflexions du signal satellite sur des bâtiments ou du feuillage dense, peut aussi faire basculer le système en float sans prévenir.
En cas de coupure de liaison, la dégradation suit une chaîne prévisible : fixed, puis float, puis retour à un positionnement GPS standalone si la correction ne revient pas. Le pilote garde toujours une position, simplement beaucoup moins précise.
Où le RTK change vraiment la donne sur le terrain
- Topographie et modèles numériques de terrain. Le RTK produit des orthophotos géoréférencées directement exploitables, réduisant fortement le nombre de points au sol à poser avant le vol.
- Suivi de chantier et calculs de cubature. Des relevés répétés dans le temps, avec la même référence géodésique, permettent de comparer des volumes de terrassement d’une semaine à l’autre sans dérive.
- Inspections de façades et d’infrastructures énergétiques. La précision centimétrique aide à localiser un défaut détecté sur une image avec une correspondance fiable sur le terrain.
- Agriculture de précision. Le RTK sert à cartographier les parcelles avec une cohérence suffisante pour piloter ensuite des interventions localisées, comme l’irrigation ou l’épandage ciblé.
Checklist terrain pour un déploiement RTK fiable

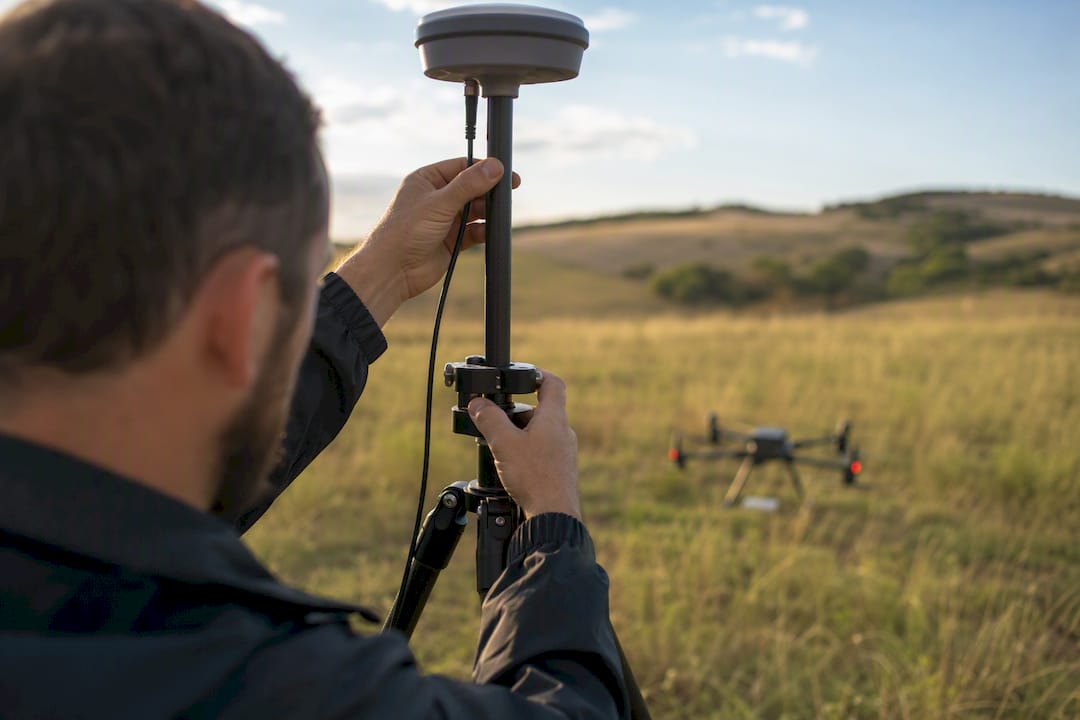

Avant tout décollage, la station de référence doit être posée sur un point dégagé, loin des murs et de la végétation dense, puis laissée faire son survey-in sans interruption pendant plusieurs minutes.
Une fois la position stabilisée :
- vérifiez que l’indicateur affiche bien « RTK fixed » avant chaque décollage, jamais « float » ;
- surveillez la qualité du lien radio ou cellulaire tout au long de la mission, pas seulement au décollage ;
- prévoyez une solution de secours, PPK ou pose de quelques GCP, sur les sites où la couverture réseau est incertaine.
Conseil de pro : sur un site test inconnu, faites un premier vol court avec enregistrement des logs bruts. Si la liaison RTK décroche, vous aurez de quoi reprocesser en PPK sans reprogrammer une mission complète.
GCP et contrôle qualité : le RTK ne dispense pas de vérifier
Le RTK réduit le nombre de points de contrôle au sol nécessaires, mais il ne les rend pas inutiles. Quelques GCP indépendants restent recommandés pour détecter une erreur systématique que le système embarqué ne peut pas voir lui-même, comme un décalage de calibration d’antenne.
La procédure de validation reste simple :
- mesurer 3 à 5 points indépendants avec un instrument distinct du système RTK du drone ;
- comparer ces mesures aux coordonnées calculées dans le modèle final ;
- documenter l’écart dans un rapport de vérification associé à la mission.
| Élément à vérifier | Fréquence recommandée |
|---|---|
| État RTK fixed avant vol | À chaque décollage |
| Points de contrôle indépendants | 3 à 5 par mission topographique |
| Rapport d’écart documenté | Systématique pour livrables clients |
Ce que l’expérience terrain apprend sur le choix RTK ou PPK
Le choix entre RTK et PPK dépend moins de la théorie que de la répétition des missions et de la qualité du réseau sur site. Sur un chantier visité chaque semaine avec une bonne couverture cellulaire, le RTK s’impose parce qu’il fait gagner du temps de traitement, mission après mission. Sur un site isolé visité une seule fois, je privilégie systématiquement le PPK ou, au minimum, l’enregistrement des logs bruts en parallèle du RTK.
Ce réflexe de double sécurité paraît accessoire jusqu’au jour où la liaison décroche à mi-vol. Documenter la méthode, consigner l’état fixed ou float à chaque prise de vue, garder un journal de vol lisible : ce sont ces détails qui font la différence quand un client ou un auditeur demande à vérifier la chaîne de précision d’un relevé, bien après la mission.
Pour approfondir vos pratiques et rester dans les clous réglementaires sur vos missions professionnelles, la réglementation drone en France et le cadre légal de l’usage commercial sont des lectures utiles à associer à toute mission RTK. Retrouvez aussi nos autres analyses techniques sur Drone-flyview.
— Philippe
